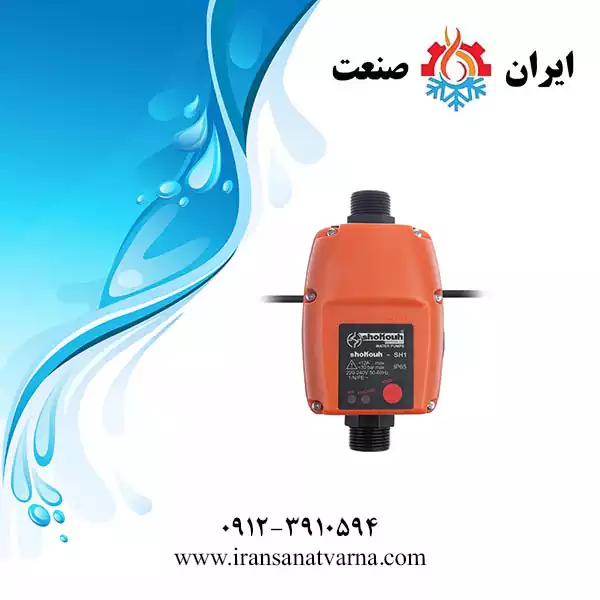

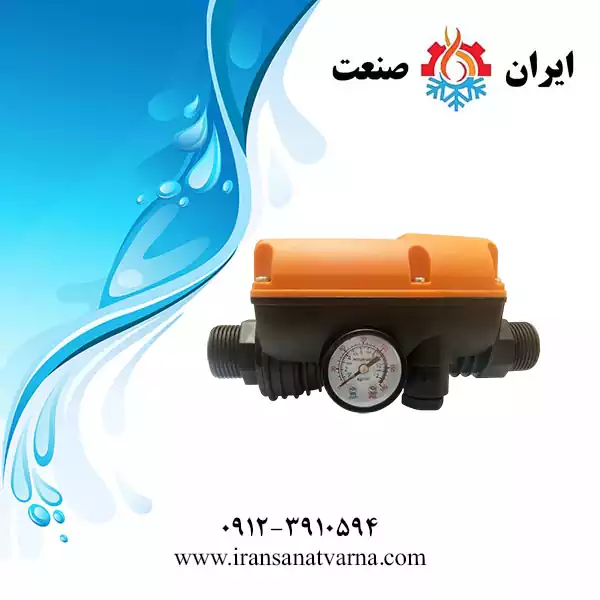

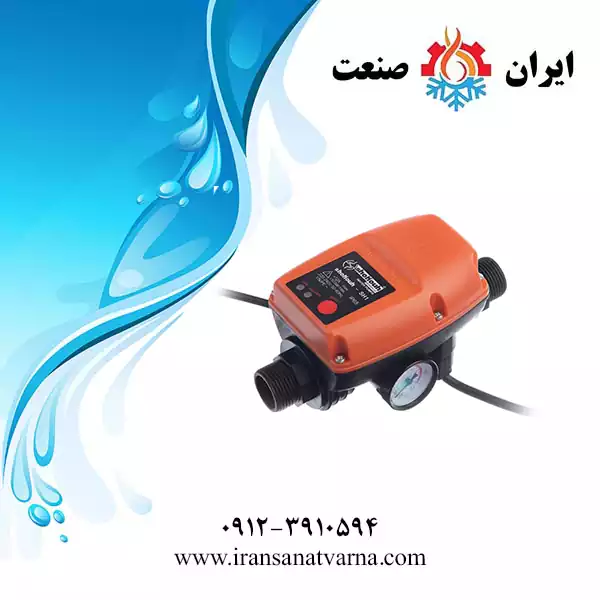

ست کنترل پمپ آب شکوه مدل SH1

ست کنترل پمپ آب شکوه مدل SH1 جزء ست کنترل‌های اتوماتیک آنالوگ است. این قطعه به صورت کاملا هوشمندانه عملکرد پمپ آب را کنترل و مدیریت می‌کند. قابلیت روشن شدن پمپ با فشار حدودا 2.5 بار، مطابق با افت فشار در اثر باز شدن شیر و خاموش شدن آن حین توقف جریان آب در اثر بسته شدن شیر را مهیا می‌کند. این کارها به صورت اتوماتیک انجام شده و فشار ثابتی تامین می‌شود. اگر منبع آب تامین کننده قطع شده، ست کنترل پمپ آب شکوه مدل SH1، پمپ را خاموش می‎‌کند. این امر مانع از خشک کار کردن و آسیب دیدن پمپ می‌شود. ست کنترل شکوه مجهز به سیستم حفاظت در مقابل کارکردن بدون آب پمپ همراه با شیر یکطرفه‌ است. لذا از بازگشت آب به سیستم پیشگیری کرده و دارای کانکشن 1 اینچی با قابلیت نصب افقی و عمودی است. با نصب و راه‌اندازی کردن پمپ آب با ست کنترل، دیگر احتیاجی به پنج راهی، کلید اتوماتیک گیج فشار و منبع دیافراگمی نخواهد بود. فشار کاری ست کنترل شکوه بین 1 تا 10 بار است. این محصول دارای گیج نمایش فشار سیستم و دوشاخه اتصال به برق نیز است.





قیمت ست کنترل پمپ آب شکوه مدل SH1

قیمت این ست کنترل را روی این صفحه از سایت ایران صنعت وارنا قرار داده‌ایم. این محصول دارای گارانتی برای مدت 12 ماه بعد از تاریخ خرید است. ما انواع ست کنترل‌های پمپ آب را به نقاط مختلف کشور عرضه می‌کنیم. جهت کسب اطلاعات بیشتر و داشتن هر گونه سوال از طریق شماره‌ موجود روی سایت با کارشناسان فروش ما ارتباط برقرار کنید. همچنین برای مشاهده سایر لوازم‌ جانبی‌های مربوط به پمپ به لینک لوازم جانبی مراجعه کنید.

ویژگی‌های فنی

ست کنترل پمپ آب شکوه مدل SH1 دارای یکسری خصوصیات و مشخصات فنی به شرح زیر است:

• بیشینه فشار مجاز آن به اندازه 10 بار است. ست کنترل شکوه مدل آنالوگ برای سیستم‌هایی با حداکثر فشار آب 10 بار مناسب است. در صورت افزایش فشار بیشتر از این حد، به دستگاه آسیب وارد شده و عملکرد پمپ مختل می‌شود.
• محدوده دمای آب آن نهایتا تا 55 درجه سانتی‌گراد است. این مدل از ست کنترل، با دمای مایع تا 55 درجه سانتی‌گراد سازگار است. با کم شدن دما تا یک حدی، احتمال یخ‌زدگی لوله‌ها و قطعه‌های داخلی پمپ وجود دارند. همچنین ممکن است لوله‌ها دچار ترکیدگی شده و آسیب جدی به دستگاه وارد شود. با بالا رفتن دما بیشتر از 55 درجه سانتی‌گراد نیز ظاهر قطعه‌های داخلی همچون دیافراگم تغییر می‌کند. این موضوع منجر به خراب شدن سریعتر ست کنترل می‌شود.

• درجه حفاظت آن IP65 است.

• با این وجود، گرد و غبار ست کنترل پمپ آب شکوه مدل SH1 نفوذ نکرده و در مقابل پاشیدن آب با فشار کم نیز مقاوم است. همچنین این ویژگی سبب شده تا این محصول در هر دو محیط فضای باز همچون حیاط و فضای بسته مثل موتورخانه‌ها قابل استفاده باشد. چرا که قطعه‌های داخلی آن در مقابل رطوبت و ذره‌های محافظت شده آسیب نمی‌بینند.
• دارای ورودی و خروجی 1 اینچ رزوه‌ای
• شیر یکطرفه برای پیشگیری از برگشت آب
• دارای سیستم حفاظت در مقابل کارکردن بدون آب (مانع از سوختن پمپ آب می‌شود.)
• کارکردن به صورت اتومات استارت و ریست RESET
• امکان کارکردن با پمپ‌های 0.5 تا 1.5 اسب
• دارای محدوده فشار کاری 1.8 بار
• بیشینه خروجی 12 آمپر
• ساخت کشور ایران



اجزای اتومات پمپ آب شکوه مدل آنالوگ

اجزاء و قطعه‌های اصلی ست کنترل پمپ آب شکوه مدل SH1 شامل قسمت‌های بسیار مهمی است. هر یک از این اجزاء نقش مؤثری در روند عملکرد درست نهایی سیستم دارند. اجزایی همچون:

A: ورودی آب

B: خروجی آب

C: نشانگر اتصال به برق

D: نشانگر خطا (در صورت خشک کار کردن)

E: کلید ریست

F: فشارسنج

G: ورودی برق شهر

H: خروجی برق دستگاه (اتصال به پمپ آب)

I: پیچ تنظیم کننده فشار Cut-in



ست کنترل اتوماتیک پمپ

قبلا به منظور کنترل کردن جریات آب پمپ و پیشگیری از قطع و وصل شدن جریان آب و همچنین جلوگیری از بروز خسارت‌های دیگری گه در نوسان‌ها به پمپ و حتی لوله‌کشی ساختمان‌ها وارد می‌شد، از یک مجموعه هزینه‌بری از درجه، پنج راهی، کلید اتوماتیک و منبع انبساط بسته هوا استفاده می‌کردند. ولی امروزه با کمک دستگاه ست کنترل همه موارد مذکور در یک پک کاملا اتوماتیک با هزینه کمتر خریداری می‌شود.

ست کنترل پمپ آب شکوه مدل SH1

توجه کنید که به کارگیری از ست کنترل‌ها در ساختمان‌ها و اپلیکیشن‌هایی که خروجی‌های (شیر آب) آنها زیاد است، توصیه نمی‌شود. به همین خاطر از این قطعه غالبا برای خانه‌های مسکونی ویلایی یا حداکثر 2 واحدی، کارگاه‌ها و مصارف آبرسانی کشاورزی استفاده می‌گردد. برای ساختمان‌های چند طبقه و ویلایی و صنعتی که مصرف آب آنها زیاد است، پمپ آب را همراه با تجهیزات جانبی همچون اتوماتیک، گیج، پنج راهی برنجی و منبع تحت فشار راه‌اندازی می‌کنند.



نحوه عملکرد

از ست کنترل جهت تنظیم و کنترل کردن فشار آب یا به عبارتی دیگر جهت پیشگیری از نوسان‌ها و شدت جریان آب استفاده می‌شود. حین باز کردن شیر آب و کم شدن فشار آب، ست کنترل پمپ آب شکوه مدل SH1 کار خود را آغاز می‌کند. به این صورت که پمپ را روشن کرده و با بسته‌شدن خروجی یا شیر آب، سیستم پمپاژ به صورت اتومات خاموش می‌شود.



انواع ست کنترل شکوه

ست کنترل‌های شکوه الکترونیک دارای 2 مدل آنالوگ و دیجیتال هستند.

1. مدل SH1 آن آنالوگ
2. مدل SH-D1 آن نیز دیجیتال

در مدل‌های دیجیتال برای برطرف شدن ریست و رفاه حال مصرف کننده، علاوه بر وجود کلید روی محصول، به شکل اتوماتیک نیز هر 30 دقیقه یکبار جهت برقراری دوباره، جریان آب ورودی مورد بررسی قرار می‌گیرد.



مزیت‌های ست کنترل پمپ آب شکوه مدل SH1

• مدل شیر یک‌طرفه یا شیر خودکاری که در ست کنترل پمپ آب شکوه وجود دارد، فنری است. لذا می‌توان ست کنترل را به دو شکل عمودی و افقی روی پمپ آب نصب کرد.

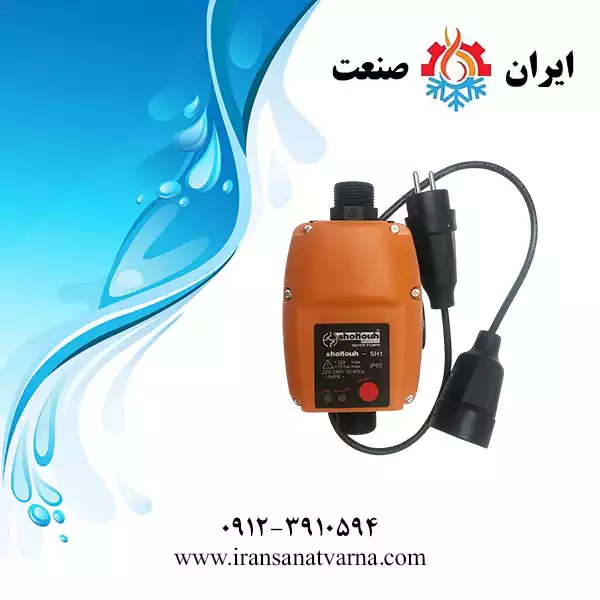

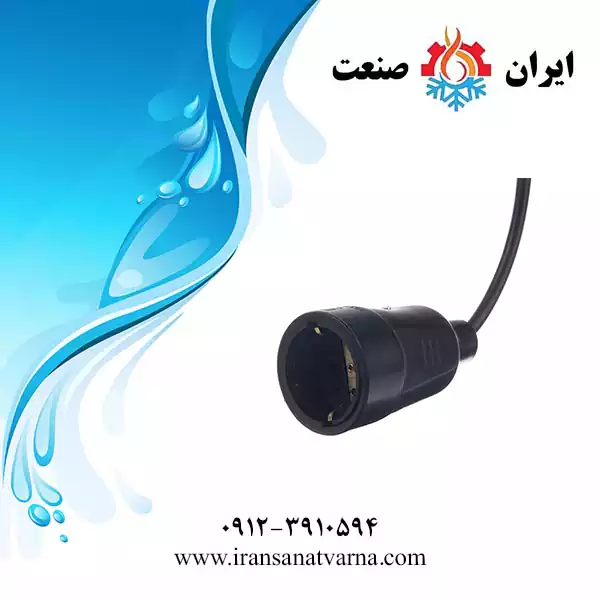

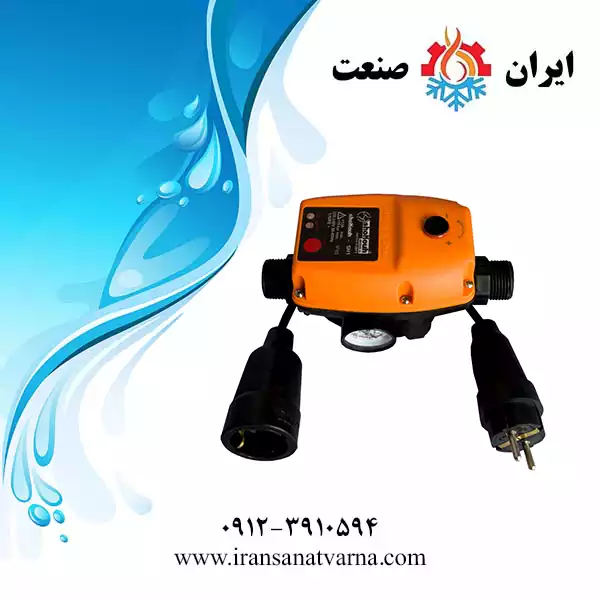

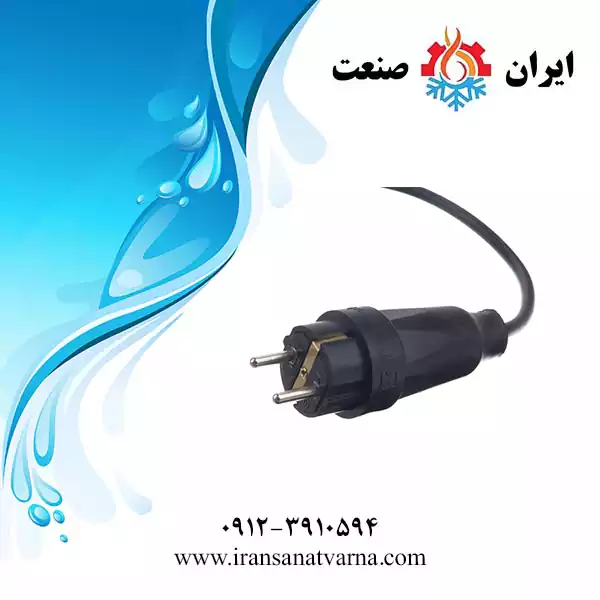

• با مجهز بودن ست کنترل پمپ آب شکوه به سیم برق و دو شاخه، امکان جدا بودن برق مورد نیاز ست کنترل از پمپ وجود دارد. لذا اگر نیاز باشد، ست کنترل قابل خارج شدن از مدار است.

کاربردها

ست کنترل پمپ آب شکوه مدل SH1 برای آبیاری و افزایش میزان فشار آب استفاده می‌شود. همچنین کارکرد آنها به شکلی است که برای تنظیم و کنترل کردن فشار آب و پیشگیری از نوسان‌ها و شدت جریان آب پمپ استفاده می‌گردد. با استفاده از پمپ‌ها فشار آب مناسب و قوی می‌شود. همانطور که می‎‌دانید از پمپ‌های آب جهت افزایش و تقویت فشار آب ساختمان‌های مختلف مسکونی، شرکتی و تجاری و … استفاده می‌شود. برای انتخاب پمپ مناسب فاکتورهای مختلفی مثل متراژ ساختمان، تعداد طبقه‌ها، تعداد واحدها، تعداد شیر آب‌های موجود در ساختمان و مقدار مصرف اهالی وجود دارند.

تذکر: توصیه می‌شود که ست کنترل‌های پمپ آب شکوه را در آب‌های بدون رسوب به کار ببرید. در صورتی که امکان ندارد، می‌توانید از یک فیلتر صافی قبل از ورود آب به دستگاه استفاده کنید.
