رله گازی یون‌دار شکوه مدل G790

رله گازی یون‌دار شکوه مدل G790 از پرمصرف‌ترین و پرطرفدارترین رله گازی‌های موجود در بازار ایران است. از مصارف آن به نصب برای مشعل‌های گازی خانگی تا ظرفیت متوسط می‌توان اشاره کرد. با توجه به اینکه بدنه رله شکوه الکترونیک دارای پوشش پلی کربنات نشکن ومقاوم در مقابل حرارت است، در برابر سوختگی مقاوم بوده و تغییر شکل نخواهد داد. رله شکوه مدل 790 مرکز فرمان مشعل است. وظیفه آن کنترل کردن عملکرد جرقه‌زن، موتور فن و شیر گاز است. برای تولید رله 790 شکوه از بهترین قطعه‌های الکترونیکی استفاده شده است. در صورتی که مشعل دچار نقص فنی نشود و آسیبی به سیستم برق آن وارد نگردد، به هیچ عنوان نیازی به تعویض این رله نخواهد بود. رله گازی شکوه الکترونیک مدل 790 از یکسال گارانتی تعویض تا پایان تاریخ ثبت شده روی رله برخوردار است.

غالبا از رله گازی یون‌دار شکوه مدل G790 برای حفظ میزان ایمنی و بهینه‌سازی احتراق در مشعل‌های گازسوز استفاده می‌شود. به این شکل که از آن با سنسور شعله میله یون به کار می‌رود. سیستم منطق کارکرد این رله الکترونیکی است. با کمک قاب نسوز و نشکن پلی کربنات محافظت می‌شود. این رله کنترلی برای مشعل‌های با ظرفیت 50 الی 500 هزار کیلو کالری مناسب است. دارای LED نمایشگر وضعیت شعله و LED وضعیت خطا است. همچنین یک LED راهنما، دکمۀ ریست وپیچ بستن به پایه هم روی قسمت بالایی آن تعبیه شده است.

قیمت رله گازی یون‌دار شکوه مدل G790

قیمت این محصول روی سایت ایران صنعت وارنا وجود دارد. جهت سفارش این محصول از همین صفحه از این سایت اقدام کنید. ما همه محصولات خود را به اقصی نقاط کشور ارسال می‌کنیم. در صورتی که علاقه‌مند به مشاهده سایر رله کنترل‌های ما هستید به لینک قرار داده شده مراجعه کنید.

لوازم جانبی مشعل

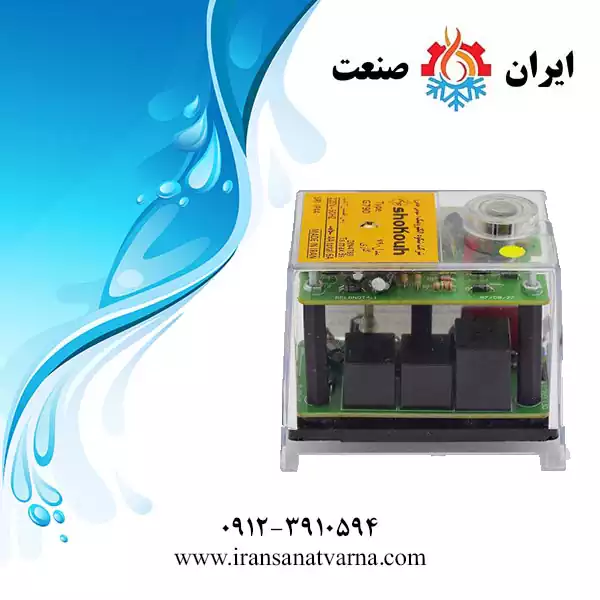

رله گازی شکوه مدل G790

برای استفاده از این قطعه حتما با پرشر سوئیچ از سلامت موتور فن برای پیشگیری از باز شدن شیربرقی و جرقه‌زدگی مطمئن شوید. همچنین از میزان دمش کافی هوا مطمئن شوید. ورودی اتصال‌های رله گازی مشعل موتورخانه 790 شرکت شکوه دارای تایمر (زمان‌سنج)، شناسایی شعله و برگشت به تنظیم اولیه (ریست) است. یک چراغ ال ای دی هم در قسمت بالای رله تعبیه شده که سوختن بهینه در مشعل را نشان می‌دهد. برای احتراق بهینه بایستی مقدار گاز و هوا را تنظیم کرد. جهت تحقق این امر، رله گازی یون‌دار شکوه مدل G790 به یک سیستم راهنمایی برای نصاب مجهز شده است. این سری از رله گازی مدل 790 دارای چراغ یون‌دار نیز است. این چراغ، راهنمای بسیار خوبی برای سرویسکارها و نصاب‌ها است. روشن بودن چراغ، حاکی از عملکرد درست مشعل است.

قیمت رله گازی شکوه مدل 790

قیمت مدل‌های یون‌دار، دو شیره آلارم دار و شالیکوبی این برند روی سایت قرار داده شده است. در صورت وجود هر ابهام و داشتن هر سوالی از راه‌های ارتباطی ما اقدام کنید. کارشناسان فروش ما به سرعت پاسخگوی شما هستند. در ضمن همه محصولات ما قابل ارسال به تمامی نقاط کشور هستند.

انواع مدل رله 790

1. رله 790 شکوه: این سری با اسم رله تک شیر 790 نیز معروف است.
2. رله 790 شکوه یون‌دار: از رله گازی یون‌دار شکوه مدل G790 به خاطر ترکیب کردن گاز و هوا برای سوخت بهتر، برای تولید شعله استفاده می‌شود.
3. رله 790 شکوه دو شیر آلارم دار یون‌دار: از این مدل نیز برای مشعل‌هایی مجهز به دو شیر گاز، استفاده می‌گردد. با داشتن آلارم، خرابی یا خاموش‌شدن مشعل در مجتمع‌ها و ساختمان‌های مسکونی، صنایع و کوره‌ها را اعلام می‌کند.



سیستم گرمایشی مشعل

سیستم‌های گرمایشی دارای اجزای گوناگونی هستند. مشعل از مهم‌ترین آنها است. با استفاده از مشعل، قادر خواهید بود تا انرژی مورد نیاز برای گرم کردن مایع‌ها را تامین کنید. رله کنترلی مشعل از قطعه‌هایی است که به کنترل عملکرد سیستم مشعل می‌پردازد. با استفاده از این قطعه، میزان ایمنی مشعل زیاد شده و مشعل می‌تواند به درستی عمل کند. رله گازی یون‌دار شکوه مدل G790 جزء بهترین رله‌ها برای استفاده در مشعل‌ها است.



ویژگی‌های فنی رله گازی شکوه الکترونیک مدل G790 یون‌دار

• دارای کارکردی راحت و آسان
• مجهز به قاب پلی کربنات نسوز و نشکن
• دارای استاندارد ایران
• استاندارد عایق بندی IP44 دارد
• به‌ شکل کاملا فابریک در بسیاری از مدل‌های خانگی و نیمه صنعتی نصب می‌شود.
• دارای فیوز سریع ۱۰ آمپر یا کند 6 آمپر است.
• زمان تخلیه اولیه آن به طور تقریبی۴۰ ثانیه است.
• بیشترین جریان هر پایه آن 4 آمپر است.
• بیشینه مجموع جریان خروجی آن 6 آمپر است.
• مدت زمان جرقه زنی اولیه‌اش۳ ثانیه است.
• زمان تاخیر برگشت به تنظیمات اولیه یا ریست شدن بعد از خاموش شدن ۲ ثانیه است.
• مقدار توان مصرفی آن 3 وات
• محدوده دمایی عملکردش از 10- تا 60+ درجه سانتی‌گراد است.
• وزن آن 180 گرم
• ابعاد آن 8*12*10 سانتی‌متر
• تکفاز است
• تولید کشور ایران



نکات مهم نصب

• پیش از نصب رله گازی یون‌دار شکوه مدل G790 حتما سیم کشی آن را بررسی کنید. چرا که وجود هر نقص و خطایی در سیم کشی و سیم‌بندی خطر داشته و امکان بروز صدمه‌های جبران ناپذیر وجود دارد.
• از متصل بودن صحیح و درست پیچ رله کنترل گازی به پایه رله اطمینان حاصل کنید. چرا که بایستی اتصال محکم و ایمن باشد.
• اگر قبلا از رله کنترل گازی دیگری غیر از این مدل استفاده می‌کردید، بایستی سیم کشی تغییر کند.
• لازم است همه رله کنترل گازی‌ها طی ۲۴ ساعت حداقل یک بار خاموش شوند.
• دقت کنید تا از یک فیوز مناسب که با ویژگی‌های فنی کنترلر تطابق داشته باشد، استفاده کنید.
• فیوزهای اصلی را باید طوری انتخاب کنید که پیش از رسیدن جریان به مقدار نامی که در مشخصات فنی رله ذکر شده، عمل کرده و برق را قطع کنند. چرا که با یک اتصال کوتاه امکان دارد در هر بخشی از تجهیزات مشعل، صدمه زیادی به کنترلر قطعه‌های مشعل یا کاربر وارد شود.
• جهت نصب و جابه‌جا کردن رله گازی یون‌دار، حتماً سوئیچ اصلی برق را قطع کرده و مشعل را از منبع تغذیه جدا کنید.
• از باز کردن یا تعمیر کردن کنترلر جداً پرهیز کنید.



آزمایش کردن رله گازی یون دار شکوه

اگر رله گازی یون‌دار شکوه مدل G790 را باز و بسته کرده‌اید و یا اگر مشعل را اخیرا تعمیرکرده‌اید، پیش از استفاده از آن لازم است تا کارهای لازم به وسیله یک سرویسکار با تجربه و با رعایت ایمنی کامل انجام شود. نخست همه اتصال‌ها را از لحاظ نشتی، سیم بندی، محکم بودن و لرزش نداشتن چک کنید.

قبل از اینکه آزمون‌های ذکر شده در زیر انجام شوند، منبع تغذیه برق و سوخت مشعل وصل شده به آن و پس از اتمام تست قطع شوند.

تست اول: برای این تست بایستی شیراصلی دستی مربوط به سوخت بسته شود. شیر اصلی، کنترلر شیر برقی و ترانس جرقه را بعد از فاز تخلیه، راه اندازی کرده و با گذشت زمان، اطمینان به سمت فاز خطا می‌رود. (جهت خارج شدن از فاز خطا، بایستی دکمه ریست را فشار دهید.)



آزمایش دوم به بعد

تست دوم: نخست شیر اصلی سوخت را باز کنید و مشعل را راه انداخته تا شعله برقرار گردد. سپس با گذشت چند ثانیه از آغاز کار مشعل، شیر سوخت را دوباره ببندید. در نتیجه کنترلر به فاز خطا رفته و برای خارج شدن از این حالت، دکمه ریست را بزنید.

تست سوم: وقتی که مشعل و شعله آن در حال کار کردن است. ورودی سیگنال پرشر هوا به رله گازی یون‌دار شکوه مدل G790 را قطع کنید. به این ترتیب کنترلر به  فاز خطا می‌رود. (برای بیرون آمدن از فاز خطا، دکمه ریست آن را بزنید.)

تست چهارم: اول پین ۲ را به بدنه مشعل وصل کنید. بعد از آن برق را متصل کنید. در این حالت کنترلر سریع به فاز خطا می‌رود.

تست پنجم: اول برق مشعل را وصل کنید. پس از برقراری شعله و پایان زمان اطمینان سیم، پین 2 را قطع کنید. در این گام کنترلر به سرعت وارد فاز خطا می‌شود.

تست ششم: کنترلر را به برق  وصل کرده و پس از برقرار شدن شعله و به پایان رسیدن تایم اطمینان سیم، پین ۲ را به بدنه مشعل متصل کنید. در این هنگام کنترلر وارد فاز خطا می‌شود.

شیوه عیب یابی کردن رله کنترل گازی یون دار مدل 790

خطای اول:  مشعل راه اندازی نمی‌شود.

راه حل: در این هنگام اتصال برق را بررسی کنید. وضعیت فیوزها را بررسی کنید. ترموستات و پرشر گاز خاموش هستند. ممکن است فن یا اتصال‌های مربوط به آن همانند خازن راه انداز آسیب دیده و یا از مدار خارج  شده باشد. در صورت آلوده بودن پین‌های پایه نیز برقراری اتصال انجام نمی‌شود.

خطای دوم: با راه‌اندازی مشعل کنترلر سریعا وارد فاز خطا می‌شود.

راه حل: در این صورت ممکن است ین پین‌های دو و ۸ یا ۲ و بدنه مشعل یک اتصال کوتاهی به وجود آمده باشد. مقدار ولتاژ تغذیه از ۱۸۰ کمتر است. قفل ریست را بررسی کنید. نیاز است دکمه ریست را یک بار فشار دهید. میله یون به بدنه چسبیده است.

سومین خطا

خطای سوم: مشعل راه‌اندازی شده و در مدت تخلیه کنترل شیر سوخت باز شده، ولی شعله تشکیل نمی‌گردد.

راه حل: کابل‌های اتصال برق ورودی به ترانس جرقه را چک کنید.

• برای مطمئن شدن از اتصال درست و مناسب، سلامت و تمیزی پین ۳ و ۸ پایه را بررسی کنید.
• دستور رله گازی یون‌دار شکوه مدل G790 به ترانس جرقه را هنگام تخلیه چک کنید. تا مطمئن شوید که پین شماره ۳ پایه حین تخلیه شدن درست عمل می‌کند.
• کابل‌های ولتاژ قوی خروجی ترانس جرقه را مورد بررسی قرار دهید. چرا که این کابل‌ها‌ بایستی کاملا سالم، با کیفیت و عایق بندی شده باشند. توجه کنید تا فاصله به شعاع یک سانتی‌متر نسبت به هم و فاصله شعاعی بیشتر از یک سانتی‌متر از هر فلز و دیواره مشعل حفظ شده است.
• دو کابل ولتاژ قوی جرقه، اصلا در مجاور هم نباشند.
• اندازه طول کابل‌های ولتاژ قوی ترانس جرقه، جمعا از یک متر بیشتر نباشند.
• حد فاصل نوک الکترودهای جرقه بیشتر از حد استاندارد است. این مقدار برای مشعل‌های گازی به اندازه ۳ میلی‌متر است.
• جنس الکترودهای جرقه یا عایق‌بندی و یا مرغوبیت کابل‌های الکترود جرقه استاندارد نیست.
• ترانس مشعل را از نظر قدرت و سلامت، حین تخلیه بررسی کنید. میزان صدا و نور هنگام جرقه باید مناسب باشد.
• نازل سوخت و جهت درست منتشر شدن سوخت را بر اساس کاتالوگ مشعل مربوطه تنظیم کنید.
• دریچه هوا را تنظیم کنید.
• خروجی دیگ، مشعل، تهویه و دودکش را چک کنید.
• رگولاتور گاز را مورد بررسی قرار دهید.
• از وجود سوخت کافی اطمینان حاصل کنید.



چهارمین خطا

خطای چهارم: شیر سوخت به وسیله رله گازی یون‌دار شکوه مدل G790، بعد از راه‌اندازی شدن و در زمان تخلیه باز می‌شود. سپس شعله تشکیل شده ولی با گذشت زمان اطمینان به فاز خطا می‌رود.

راه حل:

• نازل سوخت و جهت درست انتشار سوخت را مطابق با کاتالوگ مشعل مربوطه مورد بررسی قرار دهید.
• دریچه هوا را تنظیم کنید.
• خروجی دیگ، مشعل، تهویه و دودکش را نیز بررسی کنید.
• مطمئن شوید تا پین 2 پایه یا مسیرش تا میله یون آلوده نباشد.
• مسیر مربوط به پین ۲ تا سنسور شعله را چک کنید تا آسیب دیدگی میله یون یا قطع شدن کابل آن وجود نداشته باشد.
• ممکن است ارت قطع شده باشد و یا بدنه مشعل به یک ارت استاندارد وصل نباشد.
• امکان جابه‌جایی اتصال فاز و نول وجود دارد.
• نصب غلط میله چون در مشعل سبب شده تا شعله‌ای دیده نشود.
• میله یون به شکل نامناسبی در مشعل قرار گرفته است که شعله را نمی بیند. باید فاصله بین میله یون تا اتصال بدنه به اندازه ۳ میلی‌متر باشد و دقیق داخل شعله قرار گیرد.
• میله یون آلوده شده و یا اکسایش یافته و خراب شده است.
• میزان کیفیت شعله بررسی شود.
• دودکش را بررسی کنید.

پنجمین خطا

خطای پنجم: بعد از اینکه شعله تشکیل شد، طی زمانی خاص، رله گازی یون‌دار شکوه مدل G790 وارد فاز خطا می‌شود.

راه حل:

• امکان دارد به دلیل افت فشار یکباره گاز، به خاطر روشن شدن مشعلی دیگر که نزدیک است، این خطا اتفاق بیفتد.
• بایستی نازل سوخت و جهت درست انتشار سوخت را مطابق با کاتالوگ مشعل تنظیم کنید.
• دریچه هوا به درستی تنظیم شود.
• خروجی دیگ، مشعل، تهویه و دودکش را چک کنید.
• پین 2 پایه یا مسیرش تا میله یون آلوده و کثیف نباشد.
• میله یون یا کابل آن خراب و قطع شده است. لذا مسیر پین 2 تا سنسور شعله را به طور کامل بررسی کنید.
• ارت یا اتصال بدنه مشعل به ارت را بررسی کنید. شاید قطع شده باشد و یا به یک ارت استانداردی وصل نباشد.
• میله یون به درستی در مشعل قرار نگرفته که شعله دیده نمی‌شود. اندازه فاصله به گونه ای که شعله را نمی بیند. فاصله میله یون  تا اتصال بدنه باید ۳ میلیمتر باشد و دقیقا در شعله قرار گرفته باشد، فاصله میله یون تا اتصال ارت یا بدنه نباید زیاد باشد.
• ممکن است میله یون کثیف، فرسوده، اکسیده و پوک شده باشد.
• از یک سنسور مناسب استفاده شود.
• کیفیت شعله چک شود.
• دودکش را بررسی کنید.
• ولتاژ برق را چک کنید.

جهت برخورداری از گارانتی و فعال شدن آن، باید نصب، تعویض و سرویس رله گازی یون‌دار شکوه مدل G790 به وسیله فرد مجاز و متخصص انجام شود.

چه شرایطی منجر به لغو ضمانت این محصول می‌شود؟

• اگر کارت ضمات و برچسب مربوطه در کف محصول نباشد.
• در صورتی که رله‌گازی در معرض حرارت زیاد یا ولتاژ بیشتر از حد استاندارد قرار گرفته باشد.( از این طریق سوخته و خراب شده و فرم ظاهری‌اش را از دست می‌دهد. )
• اگر ضربه‌های زیاد و شدید مکانیکی به آن وارد شده باشد.
• قاب آن باز یا دستکاری شده و یا مدار رله تعمیر کرده باشید.
• هر مدل سیم‌بندی غلط و نادرست در مشعل که در اثر آن به قسمتی از مدار داخلی آسیب‌ زده باشد. ( به طور مثال پایه ۸ و۹ با ۱و۲ را جابه‌جا بسته باشید یا پین ۴ یا ۵ یا ۶ به بدنه یا زمین، اتصال کوتاه داده باشید )
• با خراب شدن موتور مشعل همچون تاخیر در نصب و راه‌اندازی آن یا خراب شدن خازن آن، کثیف و آلودگی و یا گیر در شفت موتور آن، همگی باعث افزایش شدت جریان و فشار آمدن به رله می‌شوند. در نتیجه مدار داخلی رله می‌سوزد.
• اندازه ولتاژ کاری این قطعه 220 ولت است و با برق شهری کار می‌کند. مجهز به فیوز سریع 10 آمپری و کند 6 آمپری است. رله گازی یون‌دار شکوه مدل G790 از استاندارد عملکرد IP44 برخوردار است. امکان کارکردن در محدوده دمایی 10- درجه تا 60+ درجه سانتیگراد را دارد.



شرکت شکوه الکترونیک

رله کنترلر 790 یون دار، یک قطعه الکترونیکی دقیق و با ایمنی بالا است. این قطعه به منظور ایمنی بیشتر مشعل و سیستم کاربری آن، با نظارت متخصصین شرکت شکوه الکترونیک در سال 1366 طراحی و تولید شده است. از بازکردن یا تعمیرکردن آن جداٌ خودداری کنید. ابتدا این شرکت تمرکز خود را روی تحقیق و توسعه در صنعت الکترونیک کرد . در سال ۱۳۶۸، این شرکت طراحی و تولید رله‌های کنترلی مشعل را در دو مدل گازی و گازوئیلی شروع کرد. در سال ۱۳۷۴ بعد از اینکه در ایران جایگاه خوبی را به خود تخصیص داد، تولید و توسعه قسمت‌های دیگر مشعل را آغاز کرد. قطعاتی مثل ترانس‌های جرقه، چشم‌های فتوسل، شیرهای برقی، پایه‌های رله و… . این شرکت در سال ۱۳۸۴ هم به بزرگترین تولیدکننده قطعه‌های مشعل و مشعل‌های گازی، گازوئیلی و دوگانه سوز تبدیل شد. شرکت شکوه الکترونیک با حضور مهندسان متخصص و کارمندان مسئولیت پذیر و داشتن تعداد خطوط تولید زیاد، جزء بزرگترین تولیدکننده‌های قطعه‌های مشعل در کشور ایران و کشورهای مجاور آن است. بعد از تحقیقات زیاد به تولید پکیج‌های گرمایشی شوفاژ دیواری پرداخت. این امر در سال 1392 محقق شد.

رله گازی یون‌دار شکوه مدل G790

شوفاژ ایران، نمایندگی رسمی این شرکت است. سیستم کنترلی به مجموعه‌ای از تجهیزاتی گفته می‌شود که در شرایط خاصی بتواند به پارامترهای با کیفیت و کمیت بالا دست یابد و از خدمات مطلوبی استفاده کند. کاربردی‌ترین آنها عبارتند از: سیستم‌های کنترل درجه حرارت، سیستم‌های کنترل فشار، سیستم‌های کنترل رطوبت، سیستم‌های کنترل سرعت، سیستم کنترل جریان سیالات و سیستم‌های کنترل سطح.

دسته‌بندی سیستم‌های کنترلی

سیستم‌های کنترلی دارای دسته‌های نمایشگرها، تجهیزات اندازه گیری تست، سنسورها و اکچوئیتورها هستند. از لحاظ منبع تغذیه‌ای سیستم‌های کنترلی نیز دارای انواع الکتریکی، پنوماتیکی (باد و یا هوای فشرده)، هیدرولیکی (روغن‌ها) و الکترونیکی هستند.

انواع سنسورهای اندازه‌گیری و کنترل دما نیز عبارتند از: ترموکوپل‌ها، ترمورزیستنس، ترمسیستور، تشعشعی (حساس به مادون قرمز) و ترموستات‌ها.

شرکت شکوه الکترونیک دارای سابقه 40 ساله در زمینه تولید انواع رله‌های گازی و گازوئیلی، ترانس جرقه‌ای و چشمی است.





خرید رله گازی شکوه الکترونیک 790

اگر قصد خرید یک رله گازی با کیفیت بالا و عملکرد مناسب برای کنترل و ریست مشعل موتورخانه خود را دارید، توصیه می‌کنیم محصولات برند شکوه را بخرید. قیمت این رله گازی یون‌دار شکوه مدل G790 نسبت به عملکرد و جنس بدنه ای که دارد، بسیار مقرون به صرفه است. قیمت رله گازی شکوه مدل 790 نسبت به کارایی و کیفیت بدنه آن بسیار مناسب و به‌صرفه است.

برخی مشعل‌هایی که از رله شکوه می‌توان برای آنها استفاده کرد

• در مشعل‌های گازسوز برند ایران رادیاتور از رله شکوه به شکل فابریکی استفاده می‌شود. مثلا برای مدل‌های F55، F88، RAN25، JGN80( همه مدل‌ها )، مدل PGN0 (همه مدل‌ها) و مدل PGN1 (مدل A و B).
• برای مشعل‌های گازی اتمسفر مدل‌های BGB90، BGB210 و AGB400 .
• در مشعل‌های گازی گرم ایران مدل‌های GBG100، CB85 وGNG90 (مدل‌های 1 تا 5).



سخن آخر

رله گازی یون‌دار شکوه مدل G790 از بهترین‌ مدل‌های این برند است. به طور کلی از رله گازی‌ها برای کنترل کردن الکتریکی مشعل‌ها استفاده می‌گردد. به این صورت که نشتی گاز یا شعله زیاد از حد را کنترل می‌کند. در صورت به وجود آمدن مشکل، سریعا جریان گاز را قطع کرده و مشعل از کار می‌افتد. در نتیجه از آتش‌سوزی و انفجار جلوگیری می‌شود. لذا استفاده از آن در موتورخانه‌ها امری ضروری است و سطح ایمنی را بالا می‌برد.
