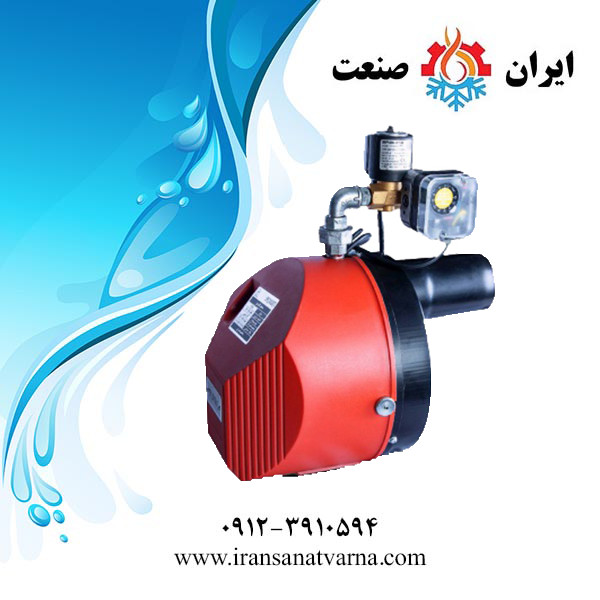

مشعل گازسوز ایران رادیاتور F55

مشعل گازسوز ایران رادیاتور F55 یکی از محصولات صنعتی شرکت ایران رادیاتور است. این برند جزء تولیدکنندگان فعال وسایل گرمایشی است. مشعل‌های گازی مدل F دارای دو نوع 55 و 88 هستند. مدل تجاری F55 دارای ظرفیت حرارتی 17000 تا 43000 کیلوکالری در ساعت است. این محصول برای ساختمان‌های با متراژ کمتر از 200 مترمربع مناسب است. این وسیله جهت سوختن گاز طبیعی طراحی و تولید شده است. از مهمترین خصوصیت آن به داشتن اندازه کوچک و جمع و جور، کارکرد تک مرحله ای، ورودی گاز 1/2 اینچی همراه با شیربرقی، فلوسوئیچ هوا و پرشر سوئیچ گاز می‌توان اشاره کرد. رله کنترلی که در این محصول استفاده می‌شود، مدل G790 شرکت شکوه است. برای حساب دقیق مقدار ظرفیت حرارتی جای مد نظر خود و انتخاب و خرید دیگی مناسب با ظرفیت مشعل انتخابی تان با کارشناس‌های ما در بخش فروش ارتباط بگیرید.

09123910594

مشعل گازسوز ایران رادیاتور F55 برای خیلی از موتورخانه‌های گرمایشی مناسب است. شرکت ایران رادیاتور به عنوان تولید کننده بزرگ انواع مشعل در خاورمیانه است. این کمپانی مشعل‌های گازسوز را با ظرفیت‌های 17.000 تا 6.000.000 کیلو کالری در ساعت تولید می‌کند.

تابلو برق مشعل ایران رادیاتور F55 به شکل پکپارچه و وصل به مشعل است. بیشینه توان حرارتی آن 43.000 کیلو کالری است. بیشترین میزان مصرف گاز مشعل F55 با تقسیم بیشترین توان گرمایشی مشعل بر عدد 9200، بر حسب متر مکعب در ساعت محاسبه می‌شود.



قیمت مشعل گازسوز ایران رادیاتور F55

قیمت مشعل گازسوز ایران رادیاتور F55 روی این صفحه از سایت ایران صنعت وارنا قرار داده شده است. جهت دریافت مشاوره در زمینه خرید انواع مشعل‌ها، پمپ‌های آب و کفکش و لجنکش با ما در ارتباط باشید. ما به طور کامل شما را راهنمایی کرده و مشاوره می‌دهیم. جهت مشاهده سایر مشعل‌های ما روی لینک مشعل کلیک کنید.

کارکرد مشعل گازسوز

همه مشعل‌ها سوخت‌های فسیلی مثل گاز و گازوئیل را به شعله و گرما تبدیل می‌کنند. از مشعل‌ها در کنار دیگ بخار، دیگ آب گرم و دیگ روغن داغ استفاده می‌کنند. در حالت کلی در مشعل مقدار معینی هوا با مقدار معینی سوخت ترکیب می‌شود. در اثر این ترکیب انرژی گرمایی ایجاد می‌شود. این گرمایش با مصرف گاز طبیعی شهری ایجاد می‌شود. کارکرد مشعل به این صورت است که نخست فن روشن می‌شود. سپس گازهای جمع شده درون محفظه احتراق تخلیه می‌شوند. پرشر هوا هم کار کرده و در صورت کافی بودن مقدار هوا، با جرقه زدن کار شروع می‌شود. اگر ابزارهای کنترلی نقصی را اعلام نکنند، تا وقتی که ترموستات موجود روی دیگ دستور پایان کار را ندهد، مشعل به کارش ادامه می‌دهد.

از تفاوت‌های عمده و اصلی مشعل‌های گازسوز و گازوئیل سوز به سیستم کنترل شعله می‌توان اشاره کرد. در مشعل‌های گازی سیستم کنترلی، یون است. اما مشعل‌های گازوئیل سوز از چشمی یا فتوسل جهت کنترل وجود شعله استفاده می‌کنند.

انواع مشعل‌های ایران رادیاتور

مشعل‌های ایران رادیاتور از نظر سوخت مصرفی به سه دسته گازسوز، گازوئیل سوز و دوگانه سوز تقسیم می‌شوند. از نظر ظرفیت حرارتی نیز دارای بازه‌های حرارتی گوناگونی هستند. با در نظر گرفتن ظرفیت حرارتی مد نظر، دیگ گرمایشی آنها برگزیده و پیشنهاد می‌شود. همینطور تنوع مشعل گازی ایران رادیاتور از نظر سیستم کارکرد به دو دسته تک مرحله و دو مرحله تقسیم می‌گردد.

ایران رادیاتور از برندهای برتر و مشهور در زمینه وسایل گرمایش صنعتی و خانگی در کشور است. از گذشته تا به امروز در حال فعالیت است. از محصولات پرفروش آن، مشعل‌های صنعتی و خانگی با ظرفیت‌های گوناگون هستند. این مشعل‌های امکان استفاده از سوخت‌های گوناگون را دارند. آنها از سال 1370 روی خط تولید قرار دارند و در سال‌های متمادی اصلاح شده و بهبود یافته اند. لذا از برندهای رند مشعل در بازار ایران، مشعل‌های این برند هستند.

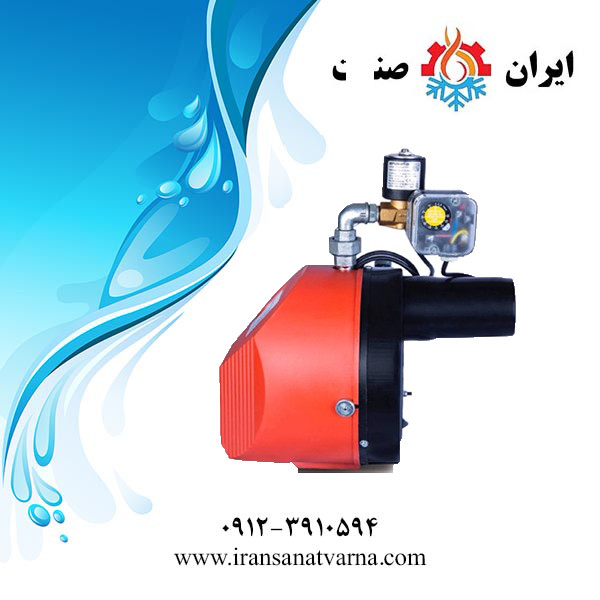

مشعل گازسوز ایران رادیاتور F55

مشعل‌های کارخانه ایران رادیاتور کیفیت بالا، قیمت مناسب و قطعه‌های فراوان قابل دسترس دارند. طول عمر آنها با توجه به نصب صحیح و استاندارد و روش‌های درست نگهداری‌شان، بالای 10 سال است. در نتیجه کمتر به هزینه و خرج جهت نگهداری از آن نیاز است.

این کمپانی دارای بالای 40 سال تجربه در زمینه تولید رادیاتورهای آلومینیومی و فولادی، پکیج‌های زمینی و دیواری، مشعل‌های گازسوز، گازوئیل سوز و دوگانه سوز، کولرگازی و اسپلیت و داکت اسپلیت است. تولیدهای این شرکت به بیشتر از 30 کشور مثل کشورهای اروپایی صادر می‌گردد.

نحوه کارکرد مشعل گازی F55

شیوه کار مشعل گازسوز ایران رادیاتور F55 به این صورت است که مقدار گاز مورد نیاز برای سوختن درون مشعل، بعد از گذر از فیلتر گاز به وسیله شیربرقی کنترل می‌شود. سپس هوای مورد نیاز جهت سوختن آنها به وسیله یک دمنده که روی محور موتور قرار داده شده است، تامین می‌شود. در مشعل گازسوز ایران رادیاتور F55 اگر میزان فشار هوای سوختن از یک حدی کمتر شود و یا فشار گاز از یک مقداری مشخص کمتر یا بیشتر شود، سنسورهای فشار قرار داده شده متوجه شده و مشعل توسط پرشر سوئیچ‌های هوا و گاز از راه فرمان رله، خاموش می‌گردد.



خصوصیات مشعل گازسوز ایران رادیاتور F55

• قابل کنترل بودن ظرفیت حرارتی و مناسب با دیگی که استفاده می‌شود.
• داشتن عملکرد حرارتی بالا به خاطر دارا بودن شعله شش شاخه و به کارگیری دمنده با فشار ایستایی بالا
• مجهز بودن به فناوری پیش مخلوط نسبی و شعله شاخه ای
• تولید صدای کم حین کار با در نظر گرفتن ظرفیت حرارتی
• مناسب برای انواع مختلف دیگ‌هایی از جنس چدن و فولاد
• امکان کارکردن با گاز طبیعی شهری و LPG
• دارا بودن فعالیت قابل قبول با فشار گاز پایین
• عملکرد سوختن تک مرحله ای دارد.
• توان موتور آن 50 وات است.
• تکفاز است و با ولتاژ 220 ولت کار می‌کند.
• اندازه قطر لوله شعله پوش آن 8 سانتی‌متر است.
• تابلو برق یکپارچه و متصل به مشعل دارد.
• شعله به صورت کامل یکنواخت است. چرا که هنگام کار مشعل، نگهدارنده شعله دارد.
• شیر برقی گاز 1/2 دارد.
• پرشر سوئیچ گاز دارد.
• فلوسوئیچ هوا دارد.
• شعله را با کمک الکترود یونایزر کنترل می‌کند.



انتخاب درست مشعل

معمولا مشعل‌ها را برای تامین کردن گرمایش لازم دیگ‌های فولادی و چدنی در موتورخانه‌ها، کوره‌ها، تنور نانوایی‌ها، دیگ‌های بخار و آبگرم، پکیج‌های زمینی با ظرفیت کم، اتوشویی‌ها و خشکشویی‌ها و خط‌های تولید کارخانه‌های مواد غذایی و امثال آنها استفاده می‌کنند. در اصطلاح‌های معمول بازاری، از اصطلاح 1 الی 3، 3 الی 5 و 5 الی 7 جهت مشخص کردن بازه حرارتی مشعل استفاده می‌شود. این عددها نشان دهنده استفاده از سوخت مشعل بر اساس گالن است. هر چند که روشی اصولی جهت انتخاب مشعل نیست. جهت برگزیدن دقیق و درست مشعل باید طبق ظرفیت حرارتی ای که نیاز است و یا طبق گنجایش دیگ موتور خانه تصمیم گیری کرد. توجه داشته باشید که بر اساس آمار سازمان‌ پژوهش علمی و صنعتی ایران، میزان مصرف سوخت مشعل‌های گازسوز ایران رادیاتور نسبت به سایر مشعل‌های موجود در بازار تقریبا 15 درصد کمتر است. به این ترتیب با استفاده از آنها در مصرف انرژی صرفه جویی می‌شود. بر اساس همین موضوع که در فرآیندهای انتقال، اتلاف انرژی وجود دارد، میزان ظرفیت مشعل به طور معمول 15 تا 20 درصد بیشتر از ظرفیت دیگ‌ها انتخاب می‌شود.

خدمات پس از فروش مشعل گازسوز ایران رادیاتور F55

همه مشعل‌های گازسوز شرکت ایران رادیاتور از جمله مشعل گازسوز ایران رادیاتور F55 دوازده ماه ضمانت نامه و 10 سال خدمات بعد از فروش دارند که به وسیله شرکت ایران رادیاتور صورت می‌گیرد. نصب مشعل‌های گازسوز ایران رادیاتور بایستی درست و به وسیله نماینده مجاز این شرکت انجام شود.



عملکرد مشعل گازسوز ایران رادیاتور

مقدار دبی هوای وارد شده به وسیله دمپر هوایی موجود در بدنه مشعل، طبق ظرفیت آن به شکل دستی یا موتوری تحت کنترل است. مشعل‌های گازی با توجه به عملکردشان به مدل‌های دمنده دار یا فن دار و همچنین انواع بی فن( بدون صدا ) تقسیم بندی می‌شوند. مدل مشعل‌های استفاده شده در پکیج‌های آپارتمانی بی دمنده و بی صدا است.

سوختن کامل سوخت وقتی انجام می‌شود که نسبت سوخت و هوا به طور دقیق تنظیم شده باشند. هر قدر این نسبت دقیق تر تنظیم شده باشد، سرعت سوختن بیشتر شده و در نهایت سوخت کمتری نیاز است. در مشعل کوچک، تنظیم هوای مورد نیاز برای سوختن مشعل به وسیله دمپر دستی صورت می‌گیرد. اما در مشعل‌های بزرگ این تنظیم با استفاده  از دمپر اتومات انجام می‌شود. دقت داشته باشید که دمای هوای دیگ در موتورخانه و همینطور رطوبت آنها در طی سال تغییر می‌کند. در مشعل‌های سایز بزرگ، در هر فصل بایستی دمپر هوا دوباره تنظیم شود. در حال حاضر مشعل‌های جدید به سیستم کنترل هوشمند مجهز اند و به صورت اتومات نسبت بین سوخت و هوا را در طول شبانه روز و همه فصل‌های سال تنظیم می‌کنند.

اجزای مشعل گازسوز ایران رادیاتور F55

اجزای گوناگون مشعل گازسوز ایران رادیاتور F55 : بدنه، فیلتر گازی، شیر برقی گاز، پرشر گاز، پرشر هوا، شعله پخش کن، جرقه زدن و رله و سیستم کنترل و غیره. عملکرد هر یک را به صورت مجزا توضیح می‌دهیم.

فیلتر هوا:

از فیلتر هوا جهت پیشگیری از وارد شدن ناخالصی‌های احتمالی موجود در گاز ورودی به درون مشعل گازی است. فیلترها بایستی بازدید شده و تمیز و تعویض شوند.

شیر برقی:

لازمه داشتن یک شعله ثابت و امن وجود شیر گازی در مشعل‌های گازی است. این قطعه، جریان گاز را آرام باز کرده و با ثابت شدن شعله، جریان گاز را تا بیشینه تنظیم، باز می‌کند.

پرشر گاز:

در صورت کم بودن مقدار فشار گاز وارد شده به مشعل، پرشر گاز، شیر برقی گاز را می‌بندد. با اهرم زرد رنگی، حداقل فشاری که مشعل احتیاج دارد، قابل تنظیم است. پرشرهای گاز انواع گوناگونی دارند. هر کدام از آنها یکسری کاربردهای منحصر به فرد خود را دارند. مثلا پرشرهای فشار منفی و پرشرهای تشخیص دهنده اختلاف فشار.

موتور و فن دمنده:

هوای مورد نیاز برای احتراق به وسیله الکتروموتور و فن وصل به برق شهری تامین می‌شود.

پرشر هوا:

برای سوزاندن سوخت درون مشعل، بایستی هوای کافی موجود باشد. این مقدار هوا به وسیله فن تامین می‌شود. اگر فن دمنده سالم باشد و هوا به وسیله آن تامین شود، پرشر هوا، سیگنال موجود در مدار فن را به رله ارسال کرده و هوای مورد نیاز تامین می‌شود.

دمپر هوای برقی:

دمپر هوای برقی داخل مشعل‌های دو مرحله ای استفاده می‌شوند. همراه با باز شدن شیر برقی و جاری شدن سوخت با موتور، اندازه گذر هوا به وسیله دمپر تنظیم و کنترل می‌شود.

دمپر هوا:

درون مشعل‌ها، وظیفه دمپر هوا، تنظیم کردن هوای مورد نیاز جهت سوختن است.

هیدروجک:

از این دمپرها در برخی از مشعل‌های با سوخت گازوئیل استفاده می‌شود. این مشعل‌ها مقدار گذر هوا را با کمک نیروی هیدرولیکی پمپ گازوئیل و اتصال آن با یک جک هیدرولیکی تنظیم و کنترل می‌کند.

ترانس، وایر، الکترود جرقه زن:

اگر مقدار ولتاژ وروی تا 10 کیلو ولت به وسیله ترانس زیاد شود، یک قوس الکتریکی روی دو سر الکترودها به وجود می‌آید. این امر جرقه و اشتعال ترکیبی از هوا و گاز ایجاد می‌کند.

رله:

رله جزء اجزای مهم در یک مشعل است. کار آن کنترل کردن فعالیت مشعل است.

یون:

یون در مشعل‌های گازی، سیستم کنترلی شعله است. به صورت چشمی یا فتوسل جهت کنترل شعله موجود در مشعل‌های دو گانه سوز مصرف می‌گردد.

خرید مشعل گازسوز ایران رادیاتور مدل F55

شما می‌توانید از فروشگاه ایران صنعت وارنا به عنوان نمایندگی مشعل گازسوز f55، این محصول را با خیال راحت خریداری کنید. وقتی که می‌خواهید مشعل گازی ایران رادیاتور را انتخاب کنید، حتما به قطر لوله شعله پوش آن دقت کنید. چرا که این امر در قابلیت ورود لوله بالا در دیگ و نصب مشعل اثر دارد. نخستین ابزارهای مورد نیاز در یک مشعل گازسوز، قرارگیری فیلتر گاز با سایز و فشار کار مناسب پس از شیر ربع گرد گاز و پیش از رگولاتور گاز و شیرهای برقی ضربه ای و تدریجی گاز مشعل هستند. از آنجا که سرعت احتراق سوخت در مشعل‌ها مشخص نیست و دلایل دیگری همچون اتلاف‌های حرارتی، مقدار ظرفیت مشعل را تقریبا 20 درصد بیشتر از ظرفیت دیگ یا محفظه احتراق هیتر در نظر می‌گیرند.

همه مشعل‌های ایران رادیاتور دارای گواهینامه استاندارد ایران هستند. در سراسر ایران نیز دارای خدمات نصب و راه اندازی و ارائه خدمات پس از فروش هستند.

اگر فشار خط گاز تامین کننده سوخت مشعل 2 پوند باشد، مصرف از بالانسر برای کنترل و بالانس کردن نوسان‌های کم فشار گاز تغذیه مشعل گازی با سایز و دبی ای که نیاز گاز مشعل است، در اول خط گاز الزامی است. همینطور در حالیکه فشار گاز تغذیه مشعل بیشتر از 2 پوند باشد، نصب و قرارگیری رگولاتور گاز با سایز، فشار کار و دبی گاز مناسب در اول خط گاز مشعل نیز الزامی است.

سوخت مورد نیاز مشعل گازسوز ایران رادیاتور F55، گاز شهری است. طبق ظرفیت و توان حرارتی، به فشار گازی مناسب نیاز دارد. فشار گاز شهری بایستی به اندازه 1/4 پوند باشد. در ظرفیت‌های بیشتر از 2 پوند، فشار گاز صنعتی است.
